充填專用設備

雙軸攪拌機

發布時間:2021-12-22人氣:334

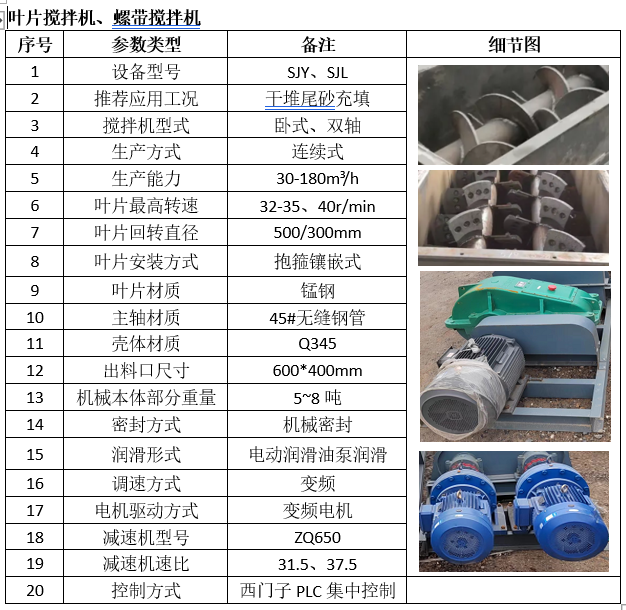

1 攪拌機性能參數表



葉片攪拌機

總體技術參數

序號

參數類型

單位

數值

備注

1

設備型號


SJY-500-3


2

攪拌機型式


臥式、雙軸


3

生產方式


連續式


4

輸送計量物料


充填料漿


5

生產能力

m3/h

0-60


機械本體技術參數

1

葉片最高轉速

r/min

32-35


2

葉片回轉直徑

mm

500


3

葉片安裝方式


抱箍鑲嵌式


4

葉片材質


錳鋼


5

主軸材質


45#無縫鋼管


6

主軸規格

mm

140


7

殼體材質


Q345


8

進、出料口中心距

mm

3000


9

出料口尺寸

mm

600*400


10

機械本體部分重量

kg

5000


11

密封方式


機械密封


12

潤滑形式


電動潤滑油泵潤滑


電控系統技術參數

1

調速方式


變頻


2

配帶電機功率

kW

45

變頻電機

3

減速機型號


ZQ650


4

減速機速比


31.5




螺帶攪拌機

總體技術參數

序號

參數類型

單位

數值

備注

1

設備型號


SJL-500-4.5


2

攪拌機型式


臥式、雙軸


3

生產方式


連續式


4

輸送計量物料


充填料漿


5

生產能力

m3/h

0-60


機械本體技術參數

1

葉片最高轉速

r/min

40


2

內外螺旋回轉直徑

mm

500/300


3

葉片材質


錳鋼


4

主軸材質


45#無縫鋼管


5

主軸規格

mm

140


6

殼體材質


Q345


7

進、出料口中心距

mm

4500


8

出料口尺寸

mm

150

管夾閥可調

9

機械本體部分重量

kg

5500

不含減速器

10

密封方式


機械密封


11

潤滑形式


電動潤滑油泵潤滑


電控系統技術參數

1

調試方式


/

工頻

2

配帶電機功率

kW

2*22


3

減速機型號


RF147


4

減速比


37.15




2主要部件性能說明

序號

產品名稱

規格型號及主要技術參數    (詳述)

性能說明(詳述)

備注

1

機架

Q345B/Q235B

性能可靠


2

攪拌機形式(葉片)

臥式、雙軸

雙軸對向旋轉,剪切力大,混合能力強。采用同一組電機與減速機控制,轉速同步性好,雙軸負載均勻。


3

攪拌機形式(螺帶)

臥式、雙軸

采用單獨的電機與減速機驅動攪拌軸,每一組動力根據實際情況分配功率,更加節能,且增加料漿流體擾動,活化更加均勻。大小螺帶設計,活化范圍更大。


4

攪拌葉片

錳鋼制造

耐磨可靠,采用抱箍式裝配,便于更換維修


5

減速機

ZQ650

國貿/泰隆/泰興

國內一線知名品牌,性能可靠,使用壽命長,扭矩大。


6

RF147

國貿/泰隆/泰興

國內一線知名品牌,性能可靠,使用壽命長,扭矩大,斜齒輪減速機,傳動效率高,運行平穩,噪音小。


7

出料口中心距

3000mm-4500mm

混合行程長,混合充分。適合長距離,大揚程充填體制備。


8

電動機

一段變頻調速

二段定頻輸送

一段采用變頻器進行變頻調速運行,針對實際使用工況選擇最佳轉速獲得匹配生產能力。

二段工頻工作,穩定輸送。


9

密封

機械密封

機械密封可靠性好,維修簡單,避免盤根密封漏漿


10

潤滑系統

電動自動潤滑中心

性能可靠、自動化程度高,使用壽命長


11

出料方式

一段方口

二段管夾閥調節

一段采用方口,落料順暢不堵塞。

二段采用管夾閥進行流量調節、匹配系統輸送


12

電控系統

西門子PLC進行集中控制,

電控系統由充填系統西門子PLC進行集中控制,減少中間控制環節造成的故障產生率


13

外觀防腐


涂富鋅底漆,云母氧化鐵中間漆,環氧面漆,漆膜總厚度不低于200μm


14

增高支架

Q345B/Q235B焊接

根據現場情況靈活調節








3設備所采用新技術、新工藝的說明

我公司對本充填系統進行了針對性設計,設備具有以下特點:

1)、攪拌輸出扭矩大,攪拌減速機采用國內一線知名品牌,單軸輸出扭矩最大6900Nm。

2)、葉片攪拌機采用單一減速機通過外部同步齒輪輸出,輸出旋向?yàn)橄騼?nèi)部對向旋轉,轉速同步性好,剪切力大。

3)、螺帶攪拌機采用獨立減速機與電機驅動,輸出旋向?yàn)閷ο蛐D(zhuǎn),每軸負載根據實際情況實際輸出,達到節能效果,單獨輸送軸設計可以增加流體擾動,配合內外螺帶設計,獲得更好的活化性能。

4)、葉片式攪拌混合長度為3000mm,對比市面普通攪拌機,本設備采用長混合行程設計,使充填體流體在攪拌機內獲得更長的混合距離,攪拌、活化更加充分。

5)、螺帶式攪拌混合長度為4500mm,對比市面普通攪拌機,本設備采用長混合行程設計,使充填體流體在攪拌機內獲得更長的混合距離,攪拌、活化更加充分。

6)、攪拌葉片采用錳鋼制造而成,并采用抱箍鑲嵌式安裝,與槽體之間間隙可以調整,便于檢修安裝。

7)、采用電動自動潤滑中心、對設備進行自動潤滑工作,降低人工勞動強度,自動化程度高。

8)、1段攪拌機電機在進料端,2段攪拌機電機在排料端,便于設備重疊布置的時候方便檢修。

9)、本設備采用機械式密封,密封性能好,配合自動潤滑泵,密封使用壽命長。

10)、一段攪拌機下料采用固定面積方孔下料,落料順暢不堵塞;二段攪拌機下料采用管夾閥進行流量調節,匹配系統的生產能力,使系統穩定工作。
